Aʻo hoʻopili uila 8S BMS maʻamau a akamai

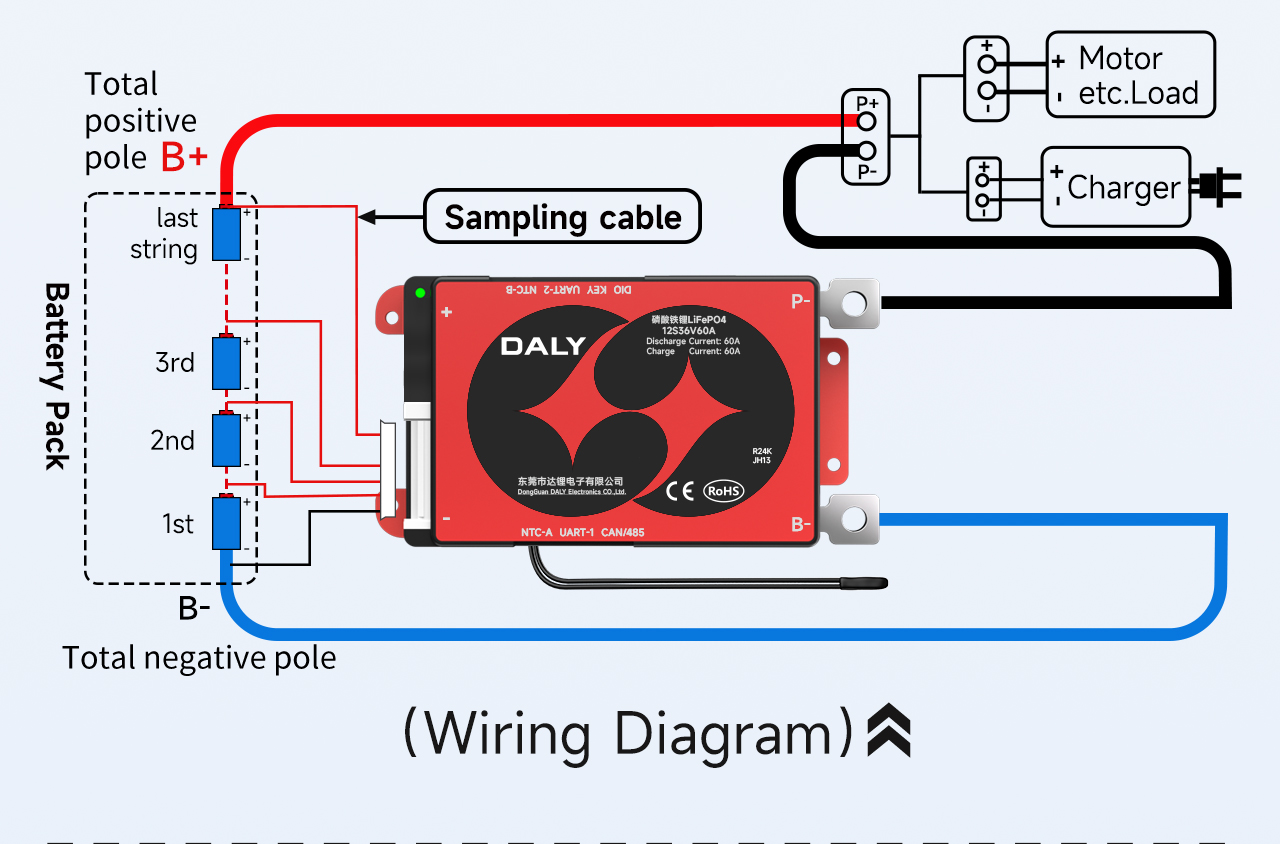

E lawe i 12 moʻo a me 12 pākahiko 18650 parallel ma ke ʻano he laʻana

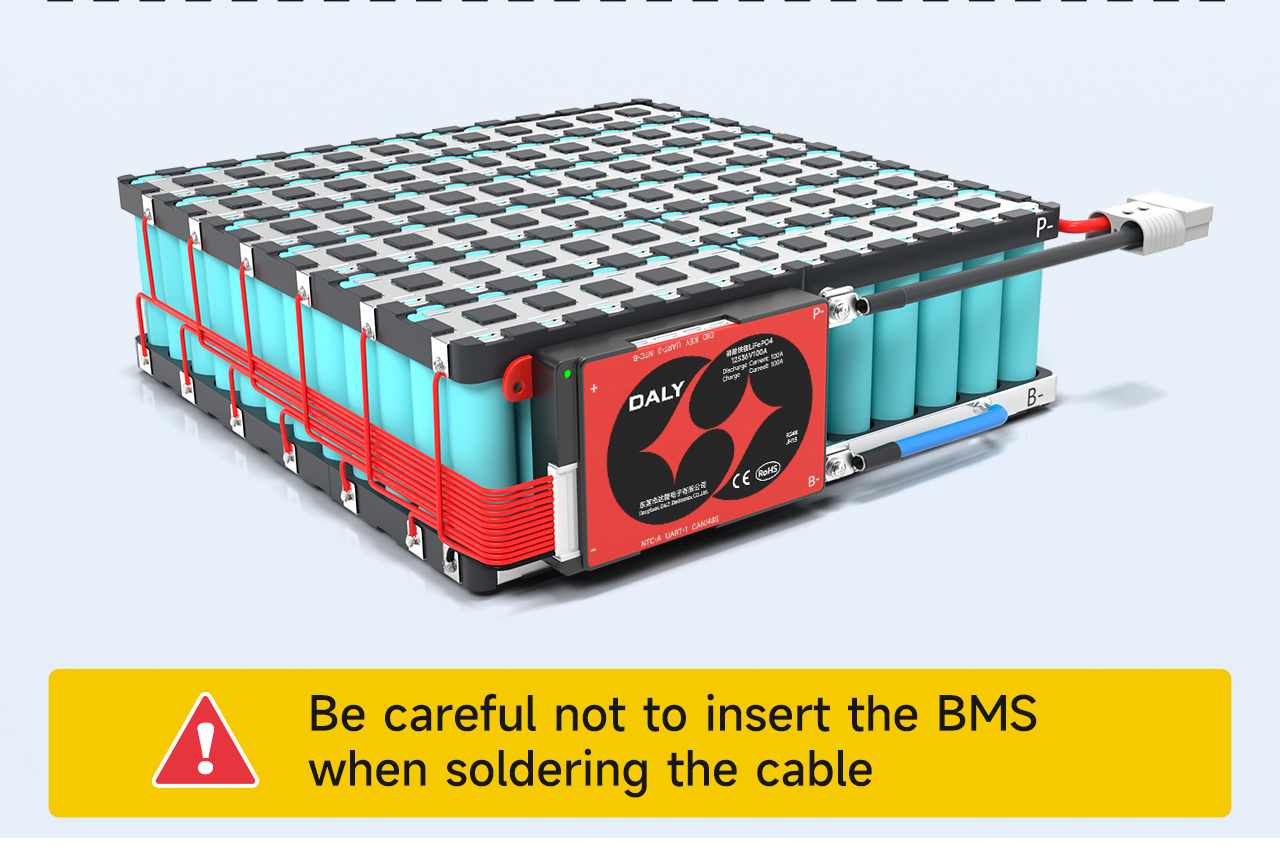

E makaʻala ʻaʻole e hoʻokomo i ka BMS i ke kaulahao ʻana

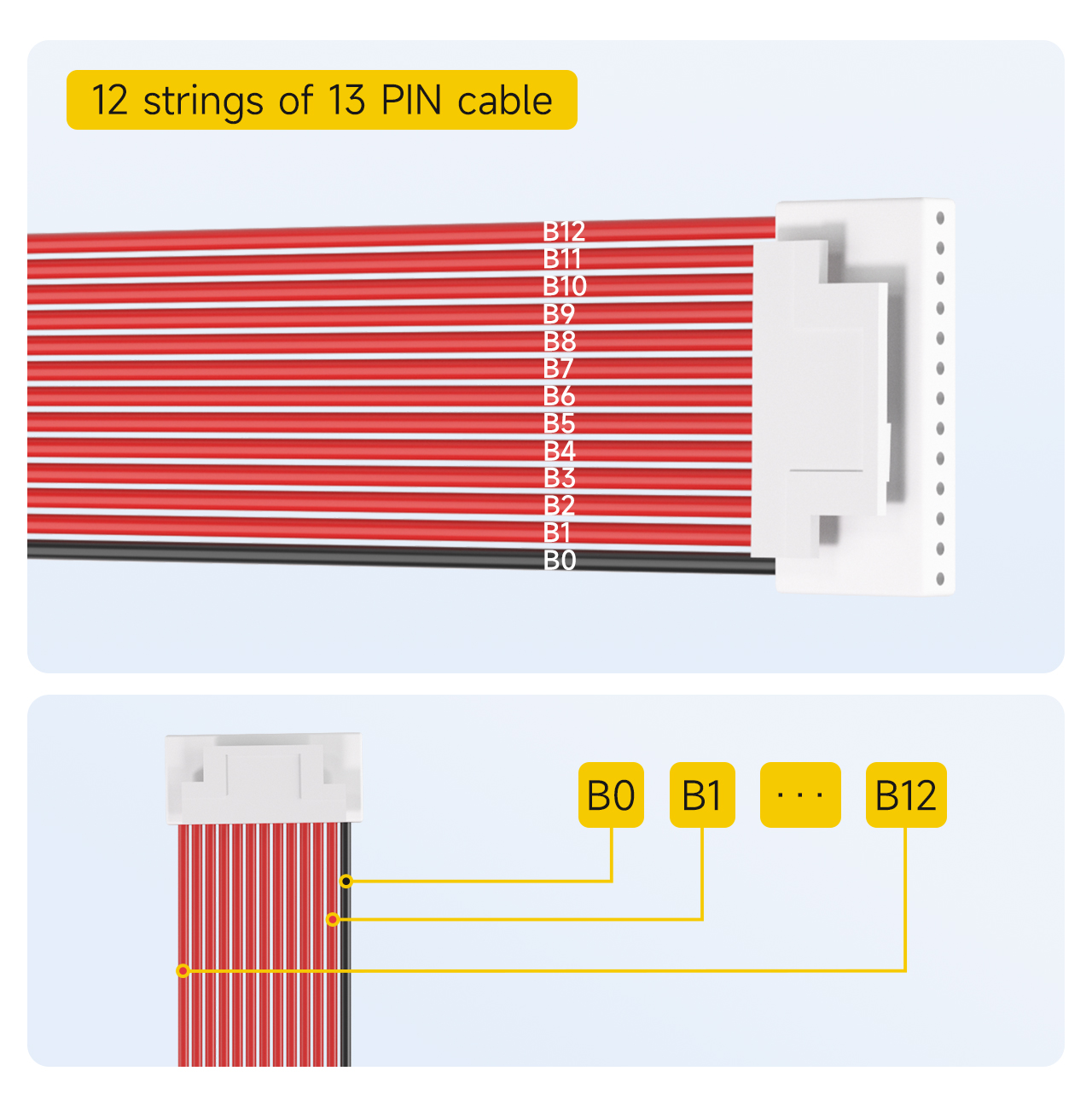

Ⅰ. E kaha i ke kaʻina o nā laina laʻana
12 nā kaula o13Uaea PIN
Hoʻomaopopo: ʻO ke kaula laʻana paʻamau no12ʻo ka hoʻonohonoho BMS -string13PIN.
E kaha i ke kaula ʻeleʻele ma ke ʻano he B0.
ʻO ke kaula ʻulaʻula mua ma ka ʻaoʻao o ke kaula ʻeleʻele ua hōʻailona ʻia ʻo B1
(a pēlā aku, ua hōʻailona ʻia ma ke kaʻina)
A hiki i ke kaula ʻulaʻula hope loa, i hōʻailona ʻia ʻo B12.

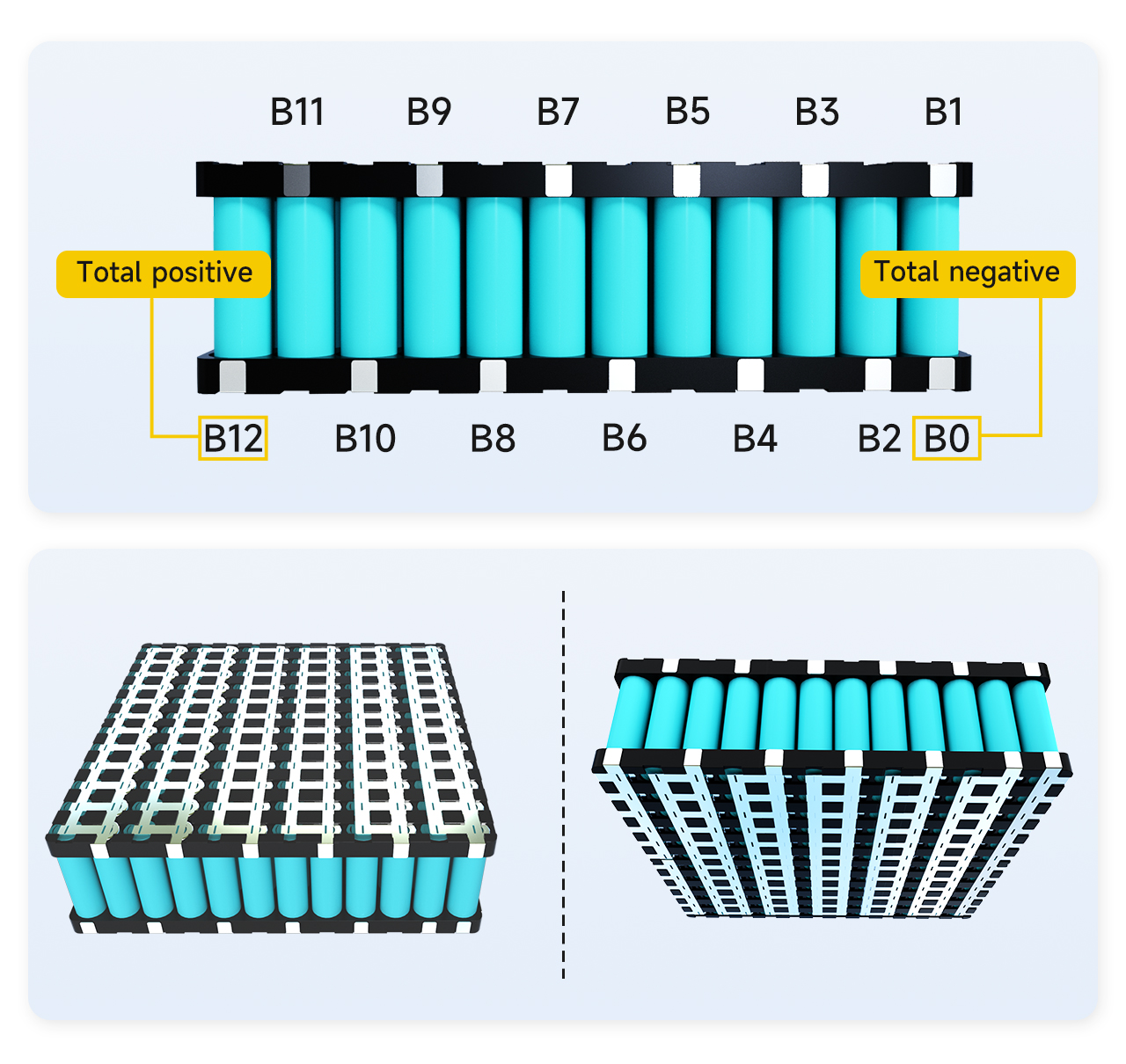

ʻElua. E kaha i ke kaʻina o nā kiko kuʻi pila
E huli i ke kūlana o ke kiko kuʻi like o ke kaula, e kaha mua i ke kūlana o ke kiko like ma ka pila
1. Ua hōʻailona ʻia ka pou maikaʻi ʻole holoʻokoʻa o ka pūʻolo pila ma ke ʻano he B0
2. Ua hōʻailona ʻia ka pilina ma waena o ka pou maikaʻi o ke kaula mua o nā pila a me ka pou maikaʻi ʻole o ke kaula ʻelua o nā pila ʻo B1
3. Ua hōʻailona ʻia ka pilina ma waena o ka pou maikaʻi o ke kaula ʻelua o nā pila a me ka pou maikaʻi ʻole o ke kaula ʻekolu o nā pila ʻo B2
... (a pēlā aku)
12ʻO ka pilina ma waena o ka pou maikaʻi o ka11ke kaula pila a me ka pou maikaʻi ʻole o ka12ua hōʻailona ʻia ke kaula pākahiko ʻo B11.
13. Ua hōʻailona ʻia ka electrode maikaʻi o ke kaula pila 12 ʻo B12.
Nānā: No ka mea, he 12 mau kaula ka huina o ka pākaukau, ʻo B12 nō hoʻi ka pou maikaʻi holoʻokoʻa o ka pākaukau. Inā ʻaʻole ʻo B12 ka pae maikaʻi holoʻokoʻa o ka pākaukau, hōʻike ia ua hewa ke kaʻina o ka māka ʻana, a pono e nānā hou ʻia a māka ʻia.

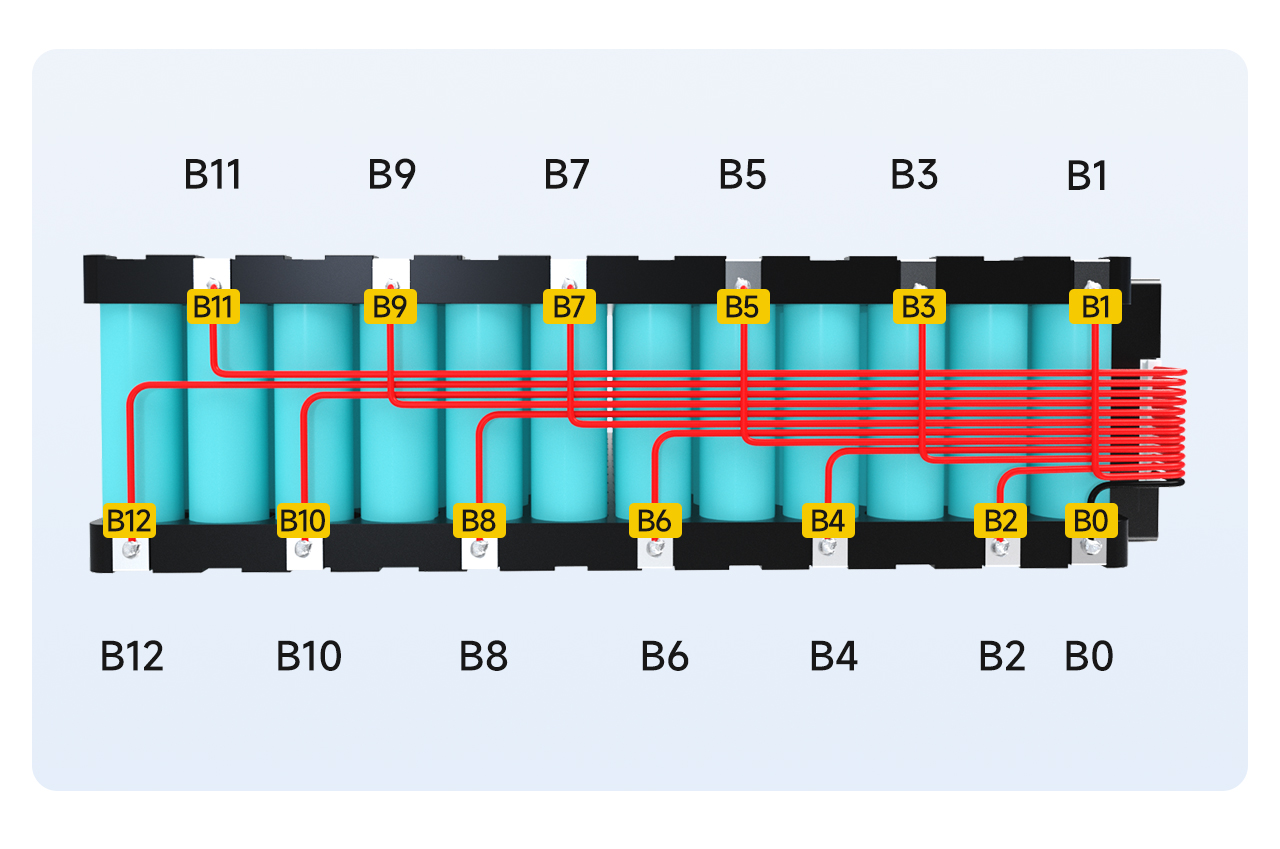

Ⅲ. Ke kūʻai ʻana a me ke kaula uila
1. Hoʻopaʻa ʻia ka B0 o ke kaula i ke kūlana B0 o ka pila.
2. Hoʻopaʻa ʻia ke kaula B1 i ke kūlana B1 o ka pila.
... (a pēlā aku, ka wili ʻana ma ke kaʻina)
13. Hoʻopaʻa ʻia ke kaula B12 i ke kūlana B12 o ka pila.
Ⅳ. Ka uila ʻike

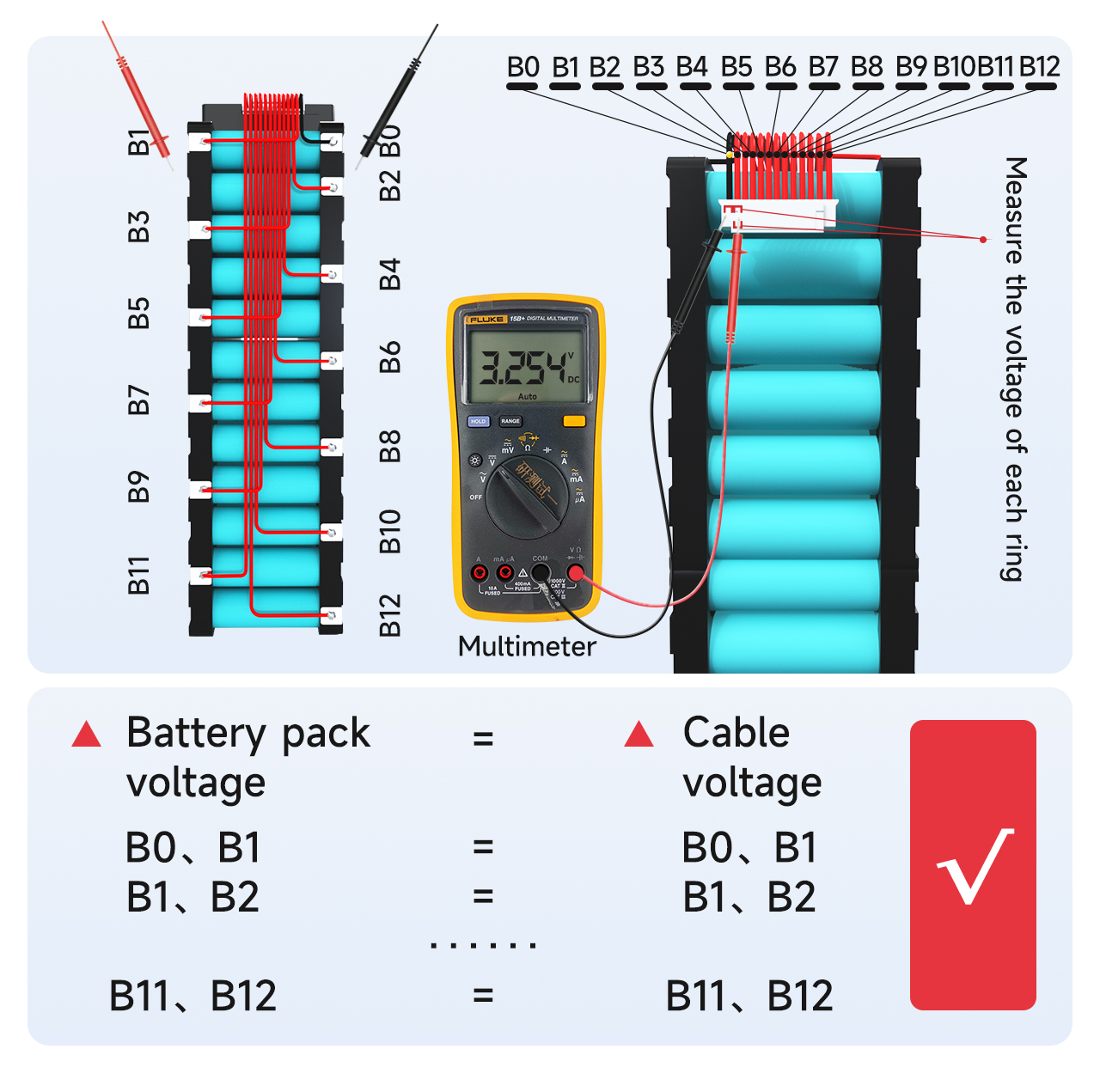

E ana i ke ana uila ma waena o nā uaea pili me kahi multimeter e hōʻoia i ka hōʻiliʻili ʻia ʻana o ke ana uila pololei e nā uaea.
1. E ana inā like ka uila o ke kaula B0 a i B1 me ka uila o ka pā uila B0 a i B1. Inā like, hōʻoia ia ua pololei ka hōʻiliʻili uila. Inā ʻaʻole, hōʻoia ia ua nāwaliwali ka wili ʻana o ka laina hōʻiliʻili, a pono e wili hou ʻia ke kaula. Ma ke ʻano hoʻohālikelike, e ana inā ua pololei ka hōʻiliʻili ʻana o nā uila o nā kaula ʻē aʻe.
2. ʻAʻole pono e ʻoi aku ka ʻokoʻa o ke volta o kēlā me kēia kaula ma mua o 1V. Inā ʻoi aku ia ma mua o 1V, ʻo ia hoʻi he pilikia me ka uea, a pono ʻoe e hana hou i ka hana ma mua no ka ʻike ʻana.
Ⅴ. Ka ʻike ʻana i ka maikaʻi o BMS
E hōʻoia mau ua ʻike ʻia ka uila pololei ma mua o ke kau ʻana i ka BMS!

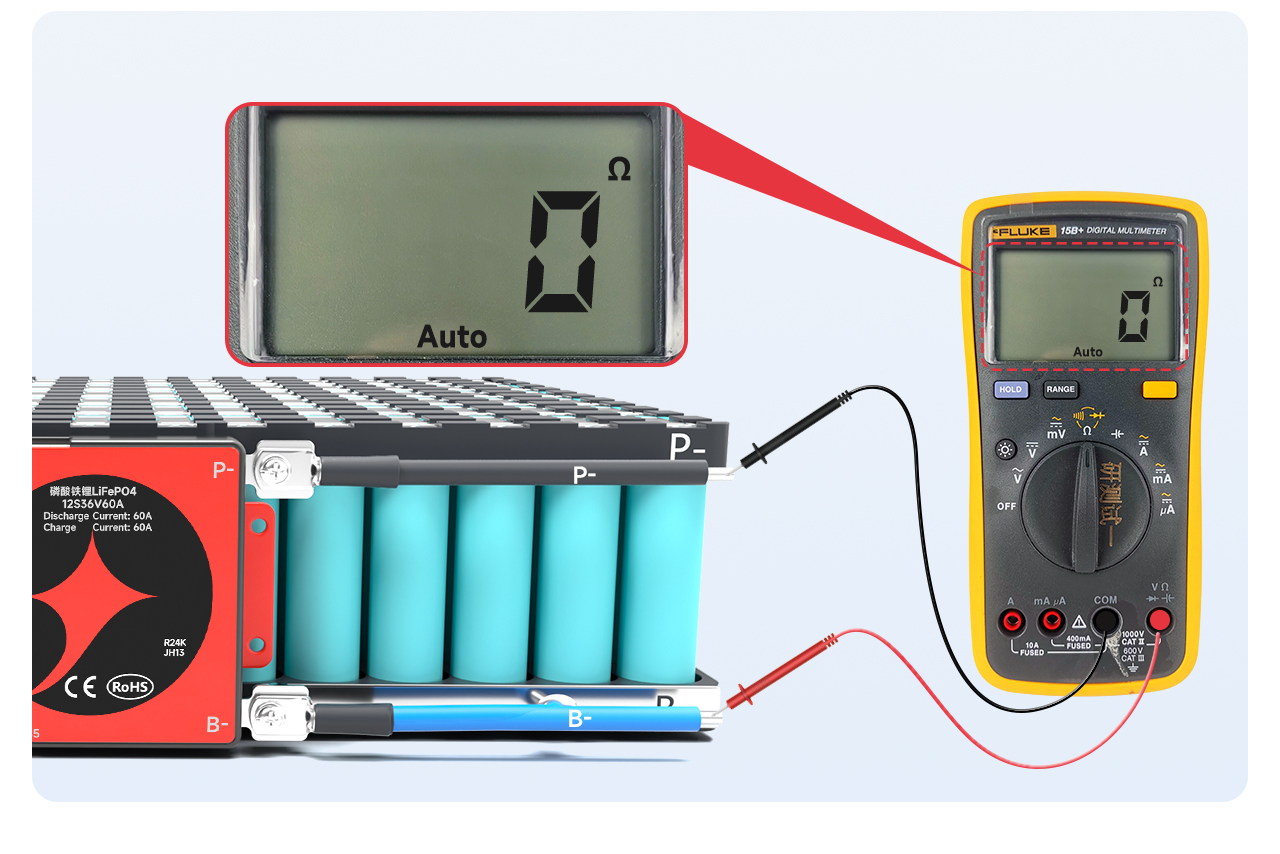

E hoʻoponopono i ka multimeter i ka pae kū'ē kūloko a ana i ke kū'ē kūloko ma waena o B- a me P-. Inā pili ke kū'ē kūloko, hōʻike ia ua maikaʻi ka BMS.
Nānā: Hiki iā ʻoe ke hoʻoholo i ke alakaʻi ma ka nānā ʻana i ka waiwai kū'ē kūloko. ʻO ka waiwai kū'ē kūloko he 0Ω, ʻo ia hoʻi ke alakaʻi. Ma muli o ka hewa o ka multimeter, ʻo ka liʻiliʻi ma mua o 10Ω ʻo ia hoʻi ke alakaʻi; hiki iā ʻoe ke hoʻoponopono i ka multimeter i ka buzzer. Hiki ke lohe ʻia kahi leo beeping.
Hoʻolaha:
1. Pono ka BMS me ke kuapo palupalu e hoʻolohe i ke alakaʻi ʻana o ke kuapo ke pani ʻia ke kuapo.
2. Inā ʻaʻole e holo ana ka BMS, e ʻoluʻolu e hoʻōki i ke kaʻina hana aʻe a kāhea aku i ke limahana kūʻai aku no ka hana ʻana.

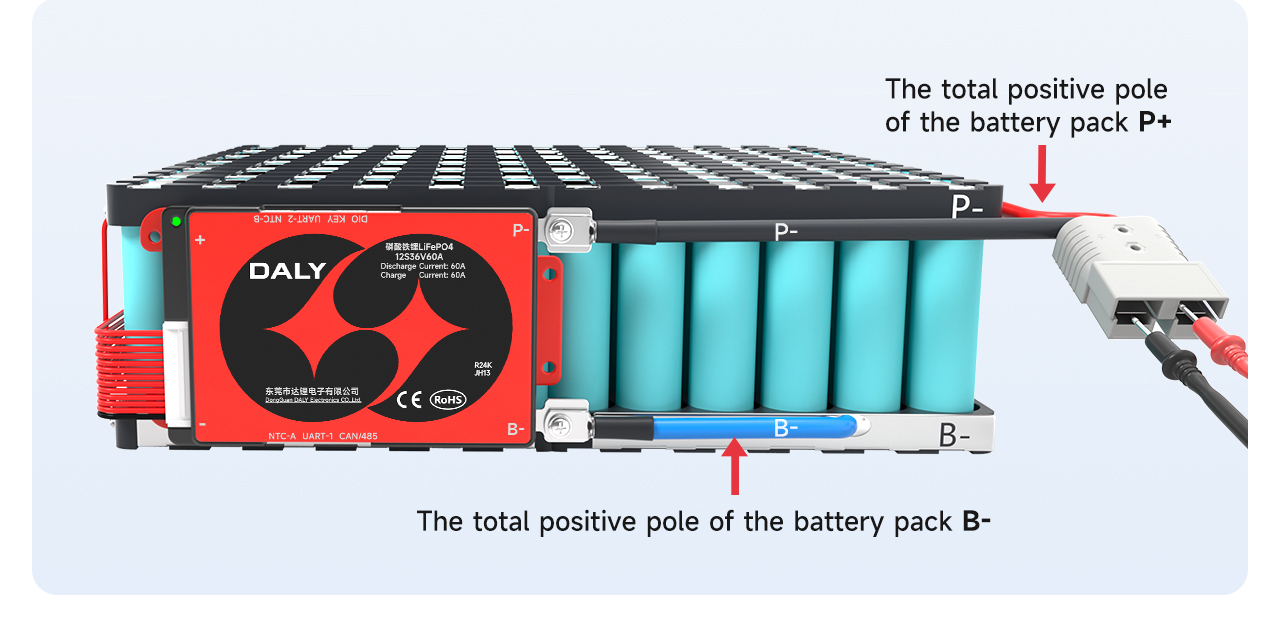

Ⅵ. E hoʻohui i ka laina hoʻopuka

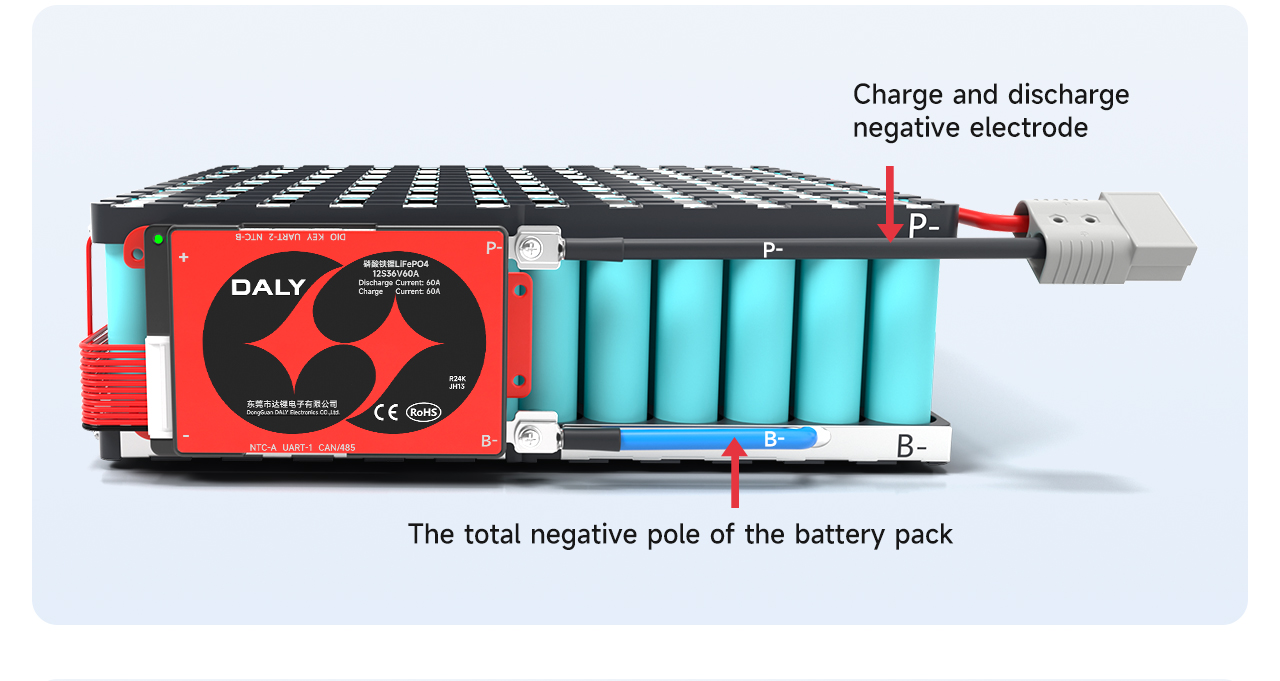

Ma hope o ka hōʻoia ʻana ua maʻamau ka BMS, e hoʻopili i ka uea B-polū ma ka BMS i ka B- maikaʻi ʻole holoʻokoʻa o ka pākaukau. Hoʻopili ʻia ka laina-P ma ka BMS i ka pou maikaʻi ʻole o ka hoʻouka a me ka hoʻokuʻu ʻana.
Ma hope o ka hoʻopili ʻana, e nānā inā kūlike ke ana o ka uila o ka BMS ma luna me ke ana o ka pila.
ʻIke i ke anakahi uila ma luna o ka papa: (B-, P+) anakahi uila = (P-, P+) anakahi uila
Hoʻopili pololei ʻia ka pou maikaʻi o ka hoʻouka ʻana a me ka hoʻokuʻu ʻana me ka pou maikaʻi holoʻokoʻa o ka pā uila.
Nānā: Ua hoʻokaʻawale ʻia ke awa hoʻouka a me ke awa hoʻokuʻu o ka BMS i māhele ʻia, a pono e hoʻopili ʻia ka laina C keu (i hōʻike pinepine ʻia e ka melemele) i ka pou maikaʻi ʻole o ka mea hoʻoili; ua hoʻopili ʻia ka laina P i ka pou maikaʻi ʻole o ka hoʻokuʻu ʻana.

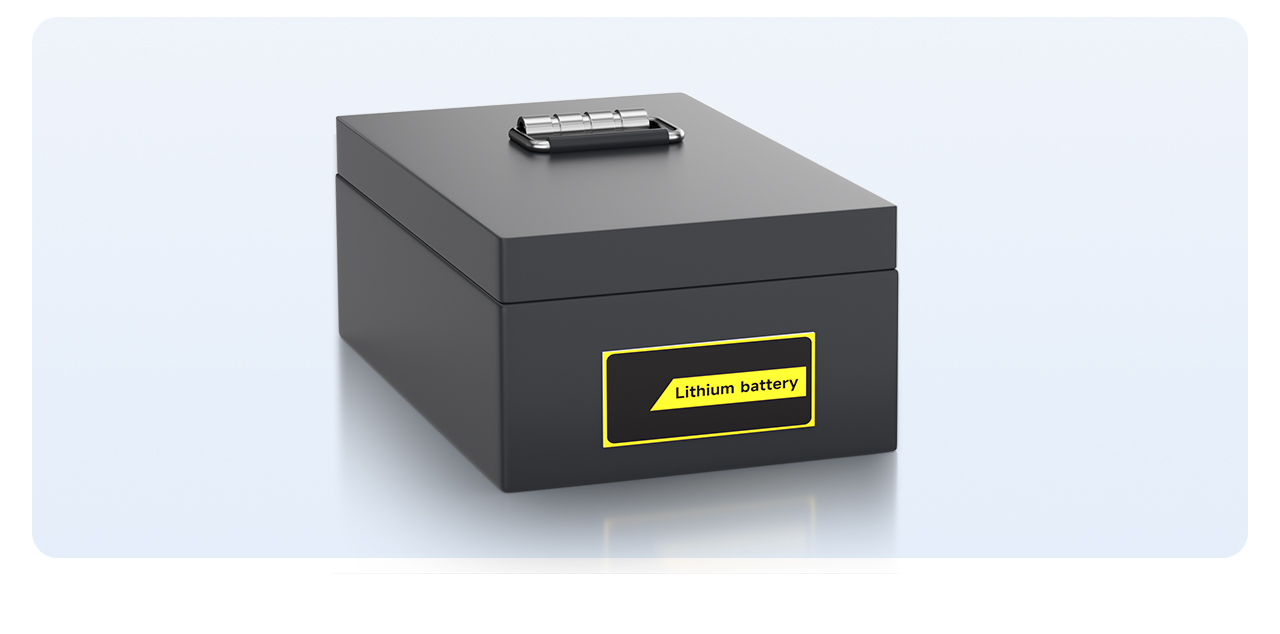

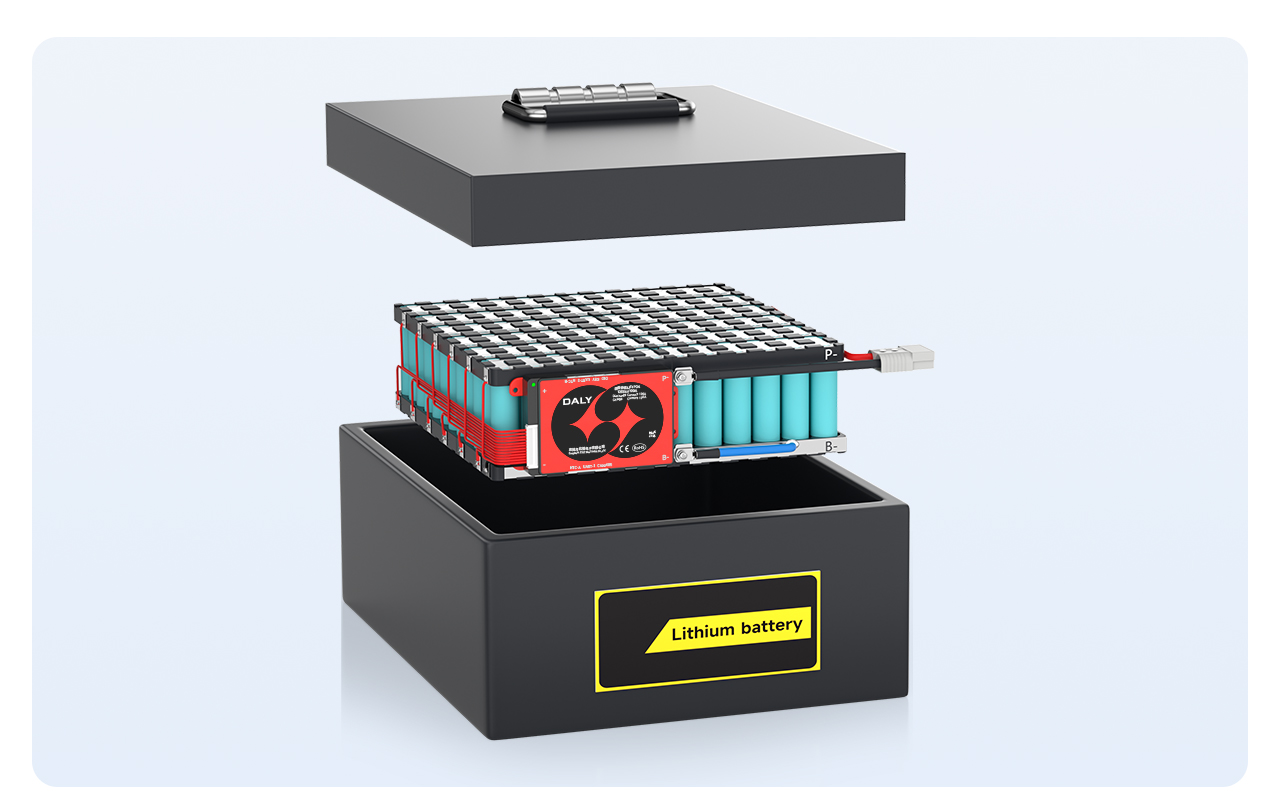

ʻO ka hope loa, e kau i ka pākaukau i loko o ka pahu pākaukau, a ua hoʻākoakoa ʻia kahi pākaukau i hoʻopau ʻia
