Aʻo kumu aʻo uea maʻamau a me Smart 7S BMS

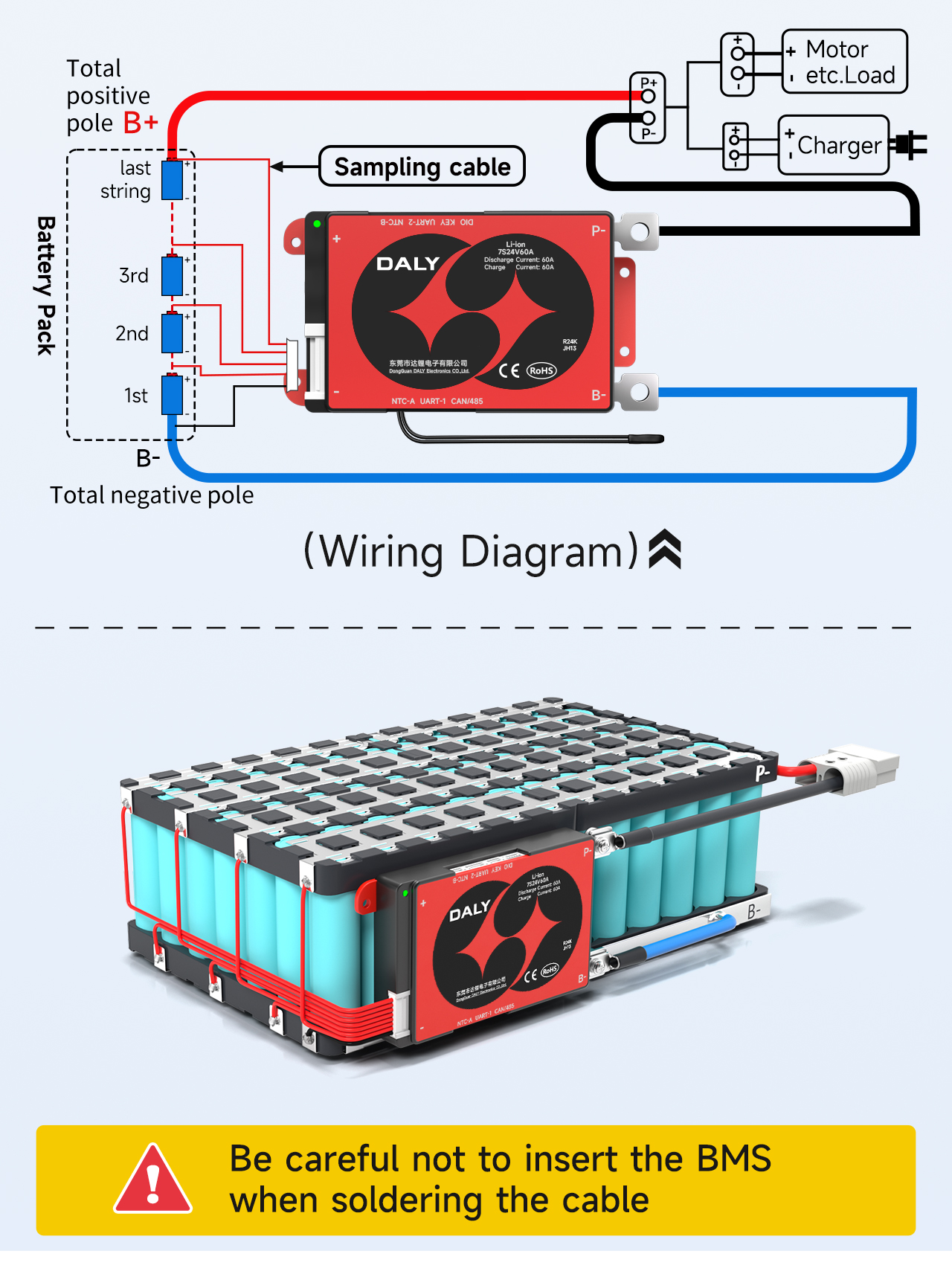

Lawe i kahi 7S12P18650 pūʻolo pila ma ke ʻano he laʻana
E makaʻala ʻaʻole e hoʻokomo i ka BMS i ka wā e wili ai i ke kaula.

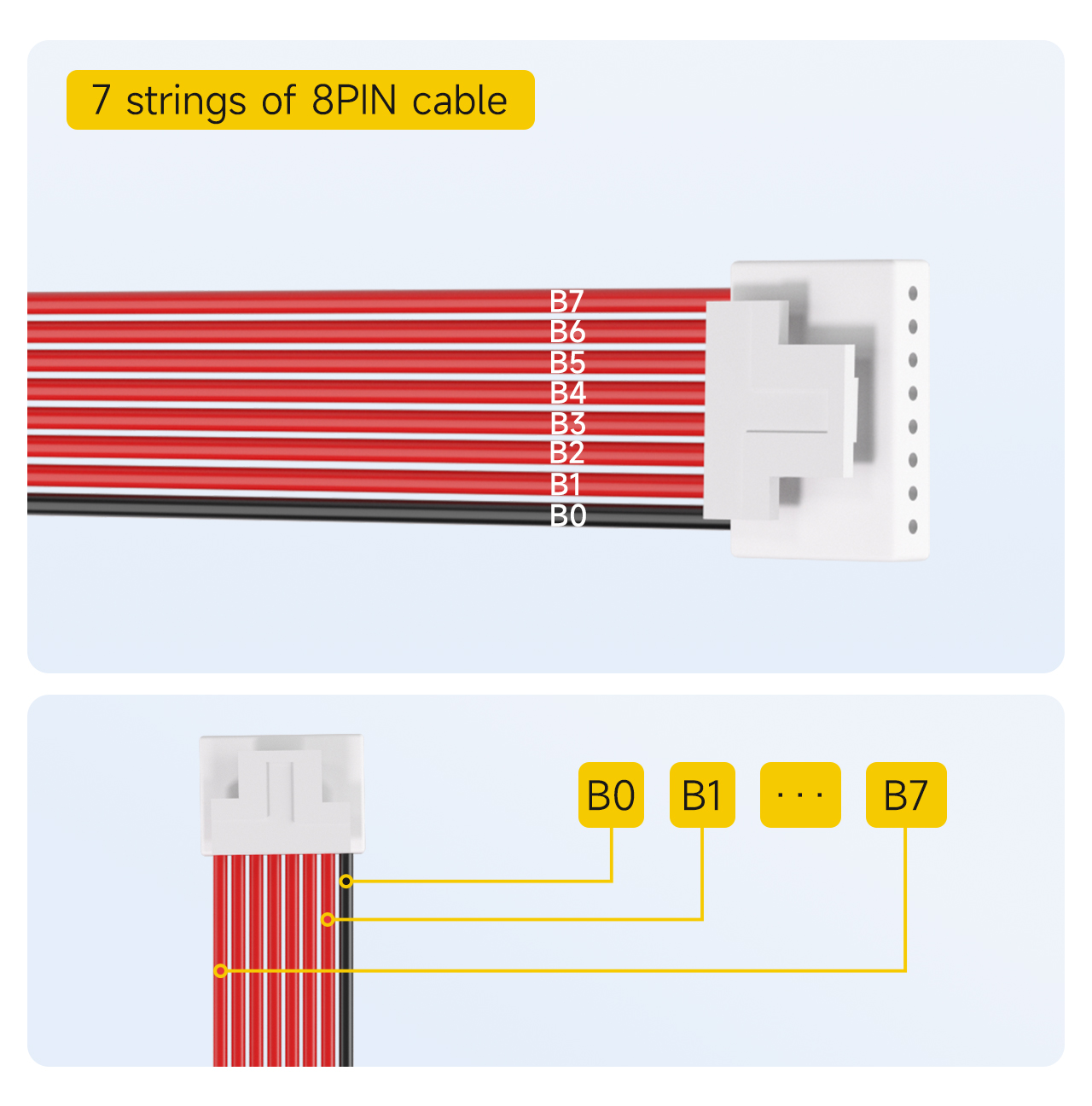

Ⅰ. E kaha i ka hoʻonohonoho o nā laina laʻana
7S BMS me8uwea PIN
Hoʻomaopopo: ʻO ke kaula laʻana paʻamau no7-ʻo ka hoʻonohonoho BMS string8PIN.
1. E kaha i ke kaula eleele me B0.
2. ʻO ke kaula ʻulaʻula mua e pili ana i ke kaula ʻeleʻele i kaha ʻia ʻo B1.
... (a pēlā aku, kaha ʻia ma ke kaʻina)
8. A hiki i ke kaula ʻula hope loa, i kaha ʻia ʻo B7.

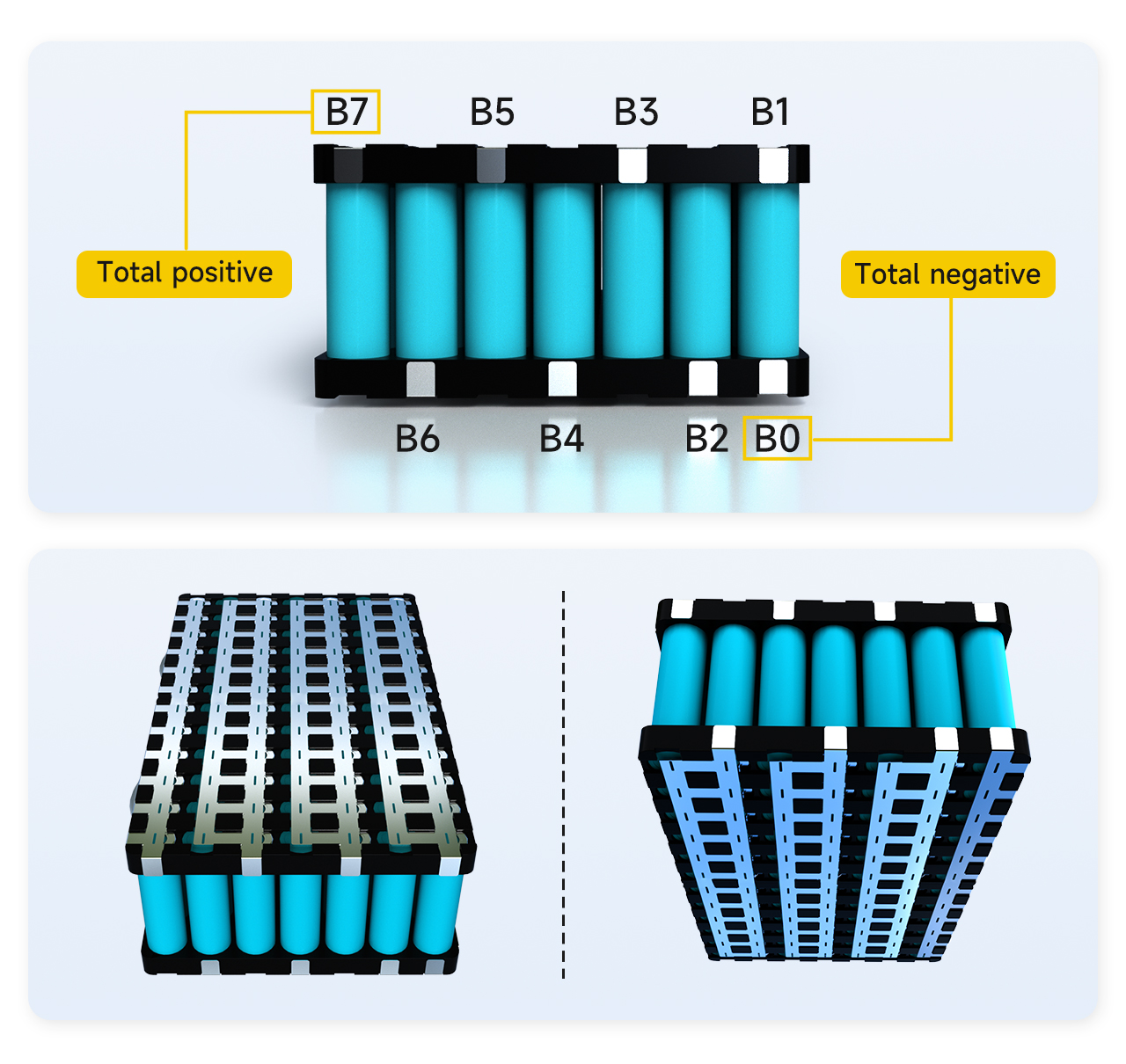

Ⅱ.E kaha i ke kaʻina o nā wahi wili pila
E ʻimi i ke kūlana o ka lae hoʻoheheʻe e pili ana i ke kaula, e kaha mua i ke kūlana o ke kiko e pili ana i ka pākaukau.
1. ʻO ka nui o ka pole ʻino o ka ʻeke pākahiko i kaha ʻia ʻo B0.
2. ʻO ka pilina ma waena o ka pou maikaʻi o ke kaula mua o nā pila a me ka pou ʻino o ke kaula lua o nā ʻaʻa i kaha ʻia ʻo B1.
3. ʻO ka pilina ma waena o ka pole maikaʻi o ke kaula lua o nā pila a me ka pou ʻino o ke kaula ʻekolu o nā pila, ua kaha ʻia ʻo B2.
... (a pēlā aku)
7. ʻO ka pilina ma waena o ka pou maikaʻi o ka6ke kaula pila a me ka pole ino o ka7Hōʻailona ʻia ke kaula pila ʻo B6.
8. Ua kaha 'ia ka electrode maika'i o ke kaula pila 7 e like me B7.
'Ōlelo Aʻo: No ka mea, he 7 kaula ka nui o ka pūʻolo pila, ʻo B7 ka pou maikaʻi a pau o ka pūʻolo pila. Inā ʻaʻole ʻo B7 ka pae maikaʻi holoʻokoʻa o ka pūʻolo pila, hōʻike ia he hewa ke ʻano o ka mākaʻikaʻi ʻana, a pono e nānā ʻia a kaha hou.

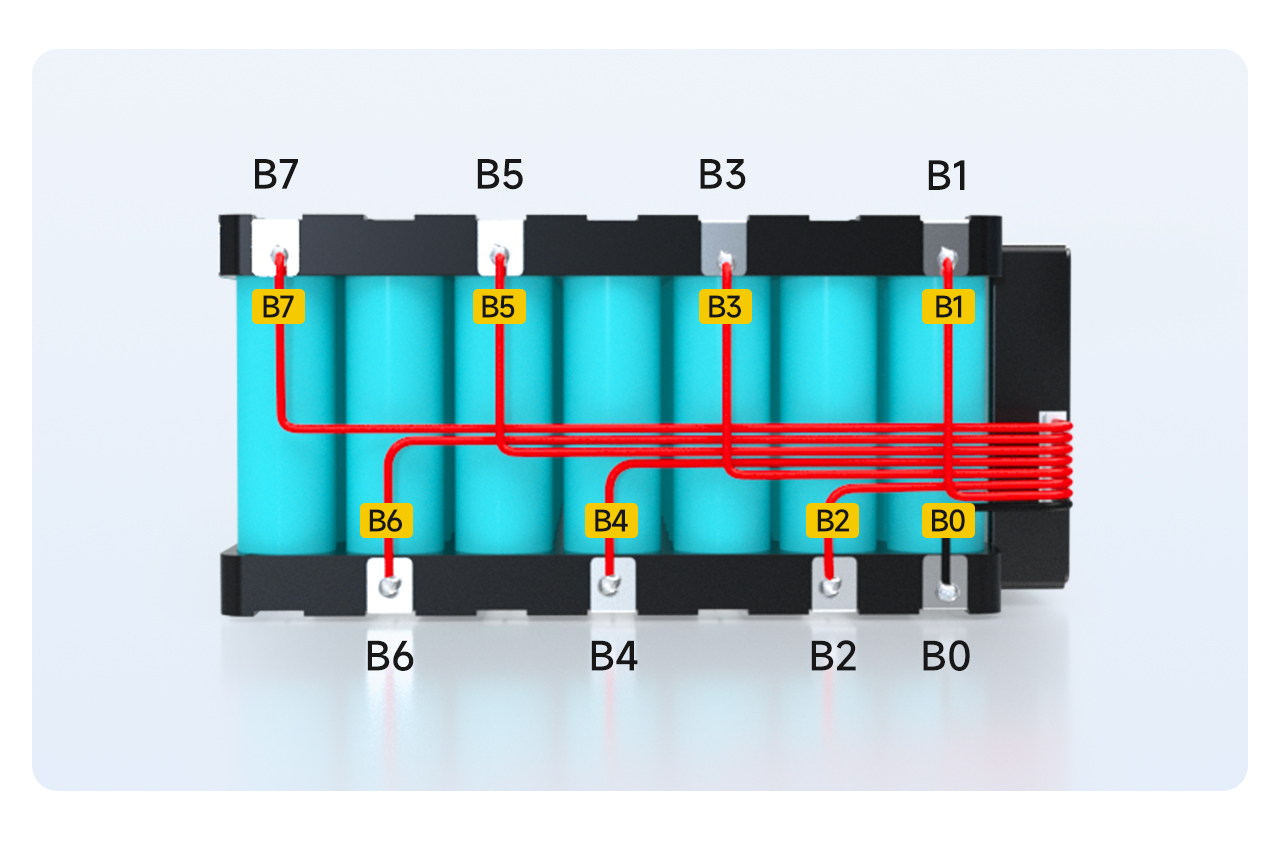

Ⅲ.Kuʻi ʻana a me ka uwea
1. Hoʻopili ʻia ka B0 o ke kaula i ke kūlana B0 o ka pā.
2. Hoʻopili ʻia ke kaula B1 i ke kūlana B1 o ka pākaukau.
... (a pēlā aku, wiliwili ma ke kaʻina)
8. Hoʻopili ʻia ke kaula B7 i ke kūlana B7 o ka pākaukau.
Ⅳ. Voltage ʻIke

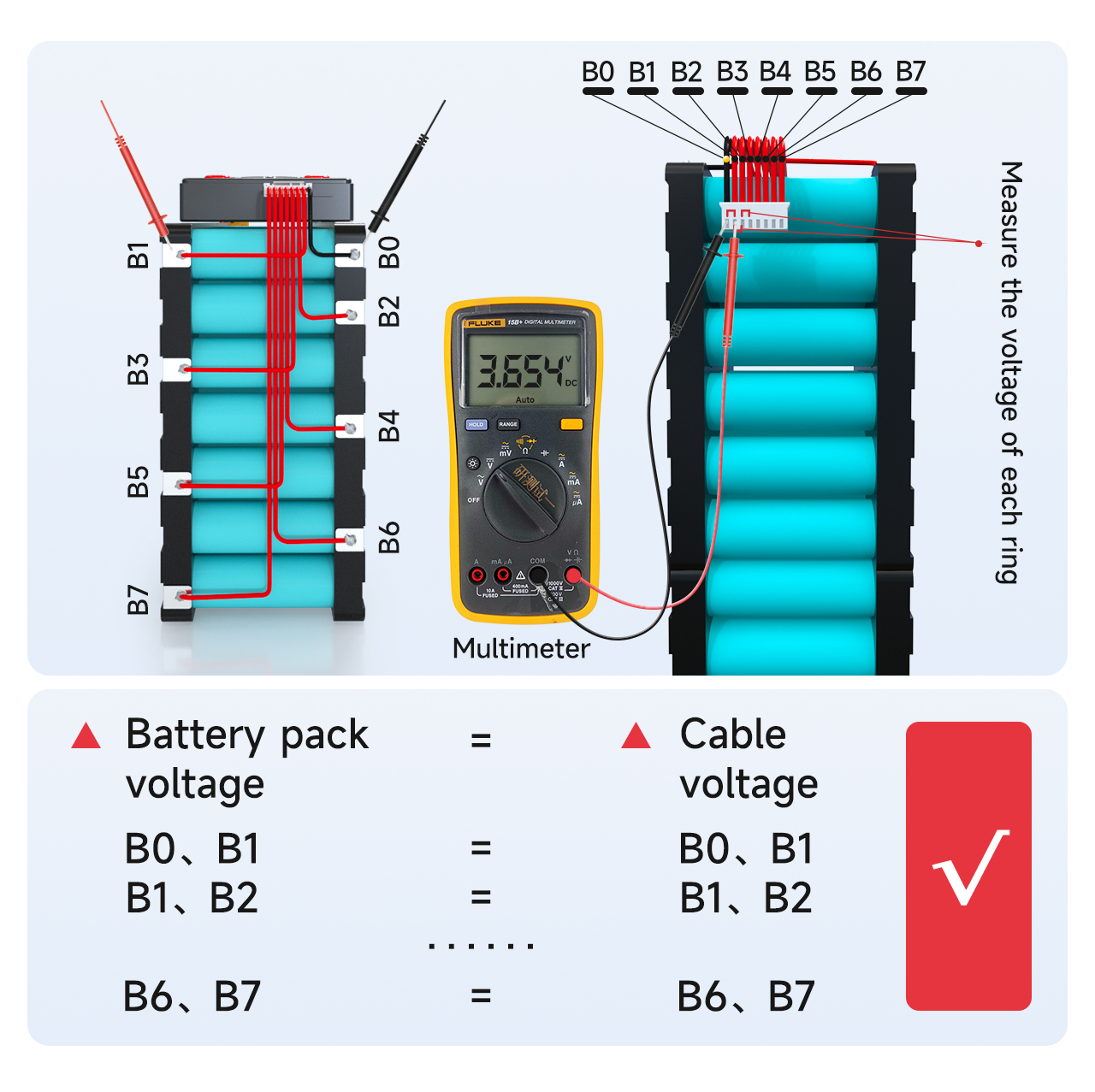

E ana i ka voltage ma waena o nā kaula pili me ka multimeter e hōʻoia i ka hōʻiliʻili ʻana o ka volta kūpono e nā kaula.
E ana inā like ka volta o ke kaula B0 a i ka B1 me ka volta o ka pahu pākahiko B0 a i ka B1. Inā like ia, hōʻike ia i ka pololei o ka hōʻiliʻili uila. Inā ʻaʻole, hōʻike ia ua nāwaliwali ka laina hōʻiliʻili, a pono e hoʻopili hou ʻia ke kaula. Ma ka hoohalike ana, e ana ina ua ohi pono ia na volt o na kaula e ae.
2. ʻAʻole pono ka ʻokoʻa ʻokoʻa o kēlā me kēia kaula ma mua o 1V. Inā ʻoi aku ia ma mua o 1V, ʻo ia hoʻi he pilikia me ka uwila, a pono ʻoe e hana hou i ka pae mua no ka ʻike.
Ⅴ.BMSʻike maikaʻi
! E hōʻoia mau i ka ʻike ʻia ʻana o ka volta kūpono ma mua o ka hoʻopili ʻana i ka BMS!

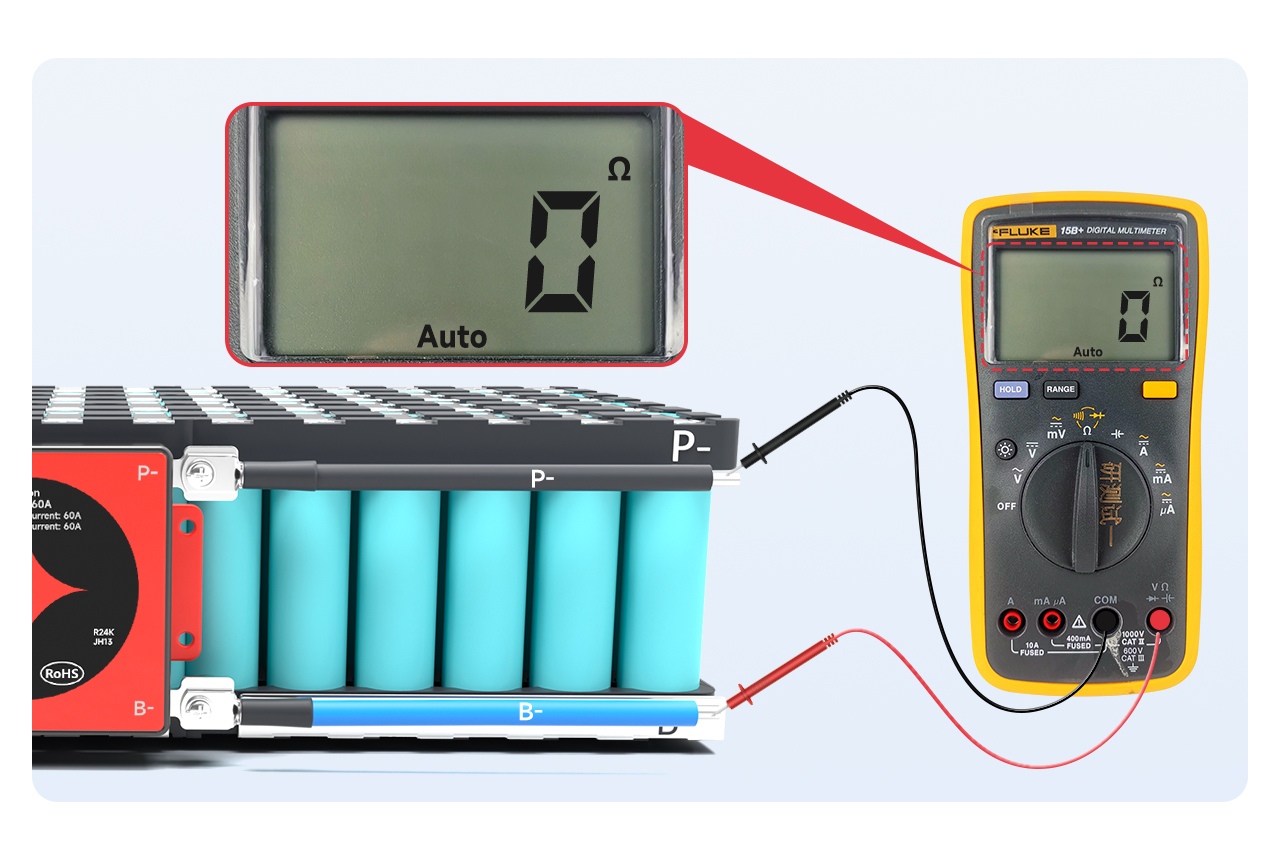

E hoʻololi i ka multimeter i ka pae kūʻē kūloko a e ana i ke kūʻē kūloko ma waena o B- a me P-. Inā pili ka pale kūloko, hōʻike ia he maikaʻi ka BMS.
'Ōlelo Aʻo: Hiki iā ʻoe ke hoʻoholo i ka hoʻokele ma ka nānā ʻana i ka waiwai kūʻē kūloko. ʻO 0Ω ka waiwai kū'ē kūloko, ʻo ia hoʻi ka conduction. Ma muli o ka hewa o ka multimeter,maʻamau,emi iho ma lalo o 10mΩ 'o ia ho'i ka lawe 'ana; Hiki iā ʻoe ke hoʻololi i ka multimeter i ka buzzer. Hiki ke lohe ʻia kahi leo beep.
Nānā:
1. Pono ka BMS me kahi hoʻololi palupalu e hoʻolohe i ka hoʻokele o ka hoʻololi i ka wā i pani ʻia ai ke kī.
2. Inā ʻaʻole e holo ana ka BMS, e ʻoluʻolu e hoʻōki i ka hana aʻe a e hoʻokaʻaʻike i nā limahana kūʻai no ka hana ʻana.
Ⅵ.Hoʻohui i ka laina hoʻopuka

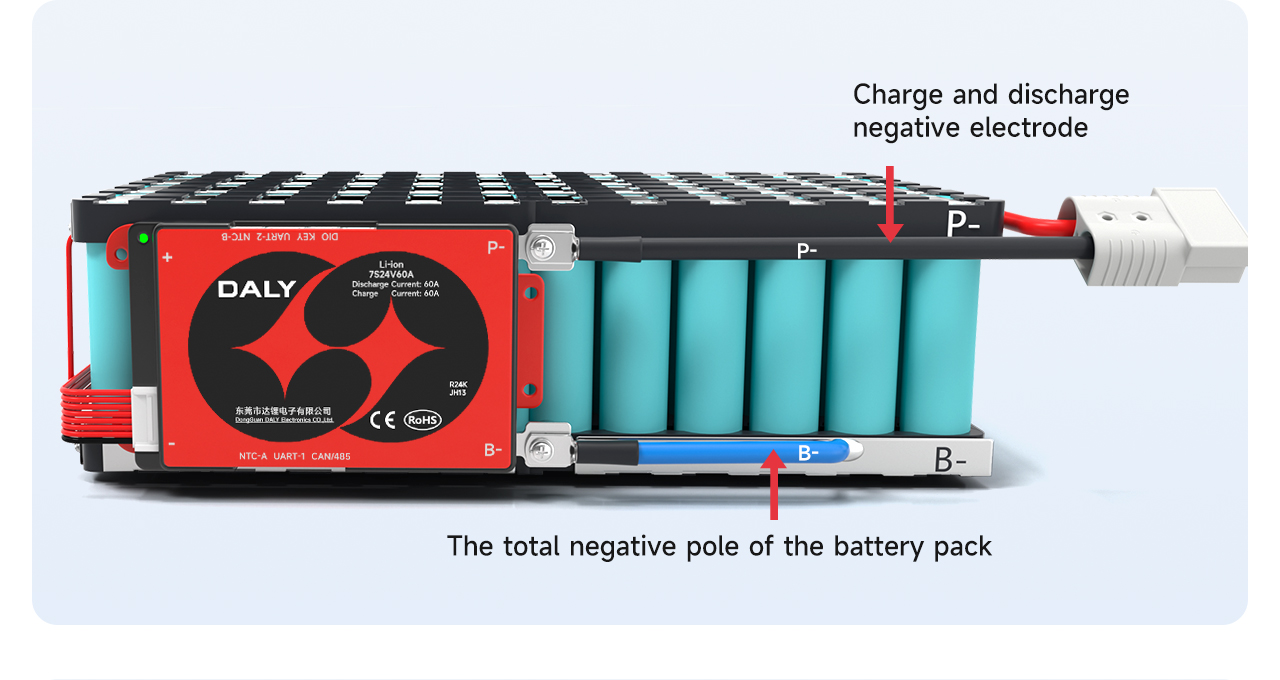

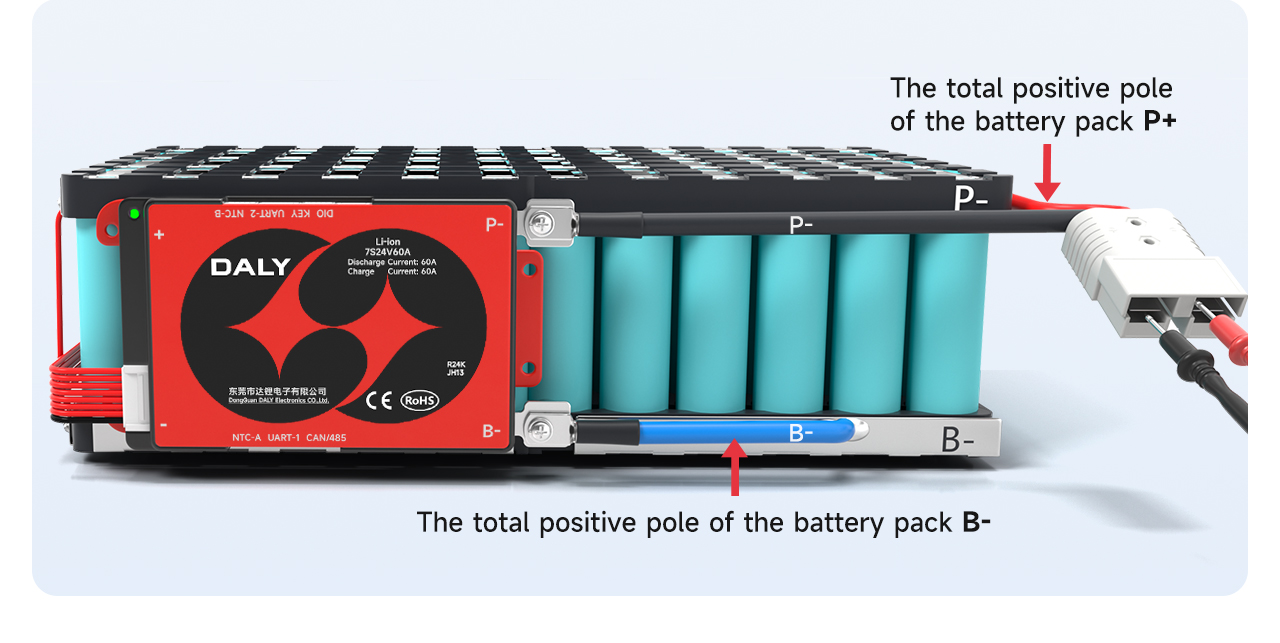

Ma hope o ka hōʻoia ʻana he mea maʻamau ka BMS, e kūʻai aku i ka uwea B- polū ma ka BMS i ka B- maikaʻi ʻole o ka pūʻolo pila. Hoʻopili ʻia ka laina P ma ka BMS i ka pole maikaʻi ʻole o ka uku a me ka hoʻokuʻu.
Ma hope o ke kuʻi ʻana, e nānā inā pili ka volta o ka BMS me ka volta pākaukau.
'Ōlelo Aʻo: Ua hoʻokaʻawale ʻia ke awa hoʻouka a me ke awa hoʻokuʻu o ka BMS i ʻoki ʻia, a ʻo ka laina C keu (i hōʻike pinepine ʻia e ka melemele) pono e hoʻopili ʻia i ka pou maikaʻi ʻole o ka charger; pili ka laina P i ka pou ʻino o ka hoʻokuʻu.

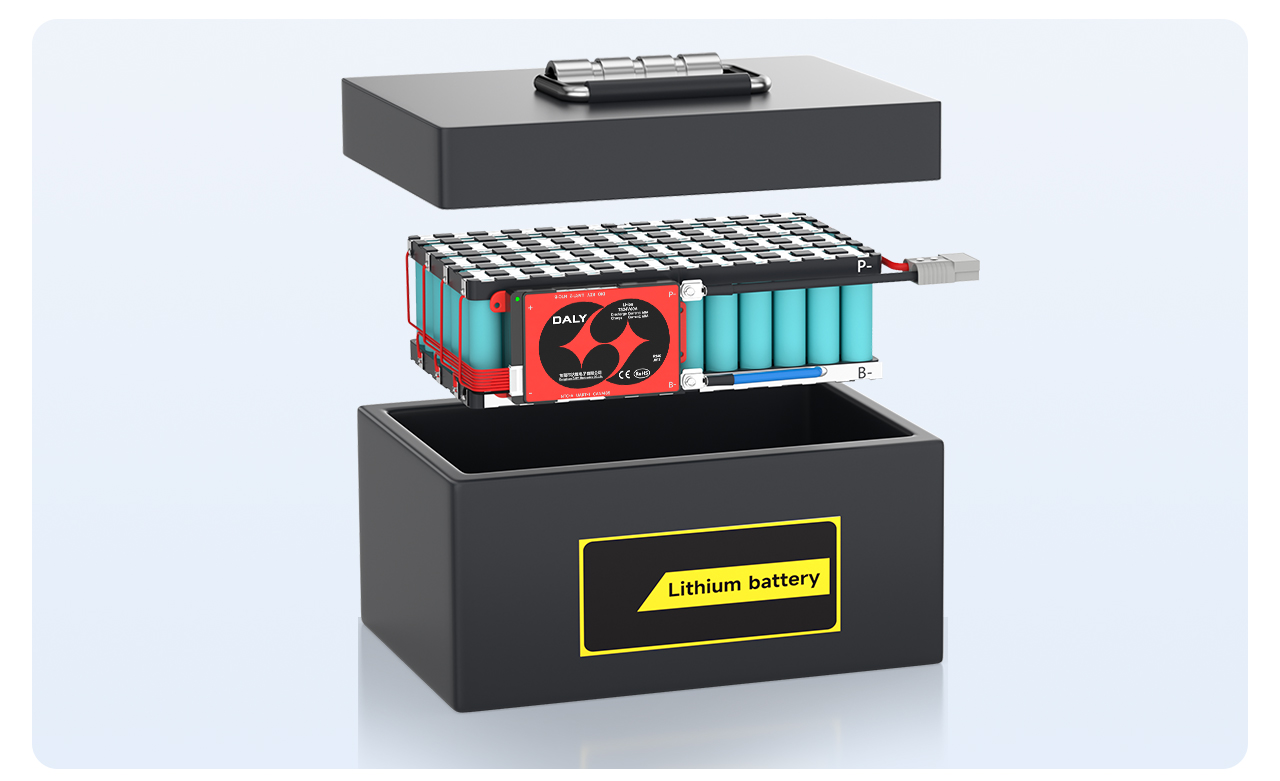

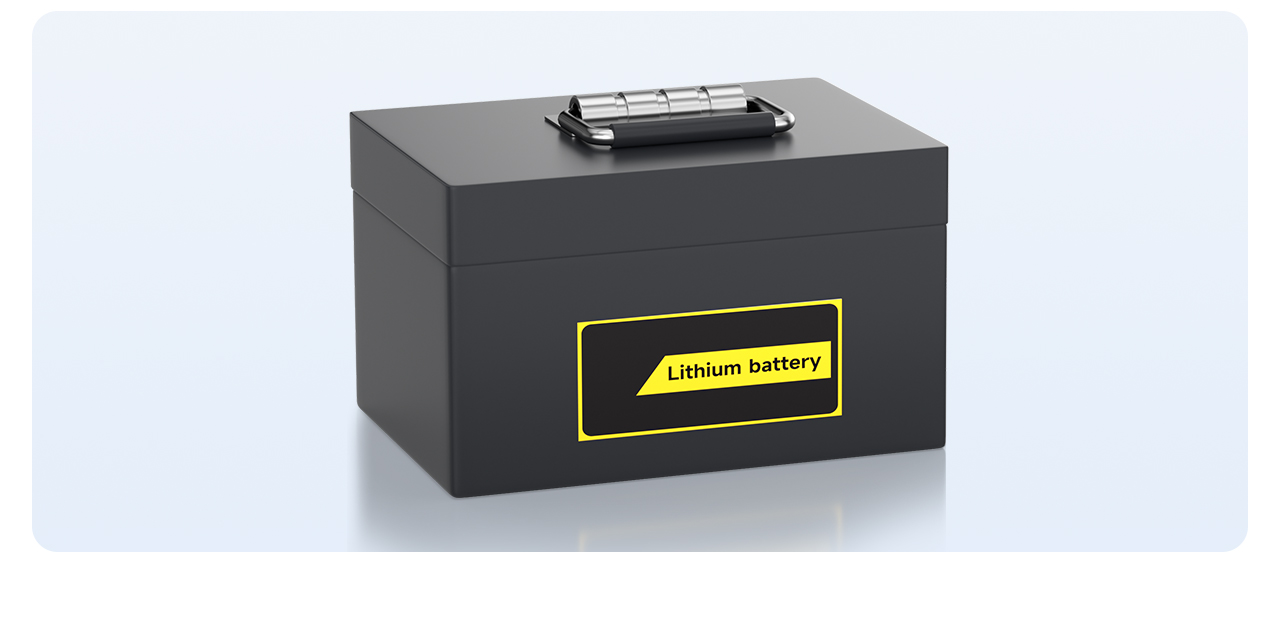

ʻO ka hope, hoʻokomo i ka pūʻolo pākahi i loko o ka pahu pākahi, a ʻākoakoa ʻia kahi pūʻolo pākahi.
